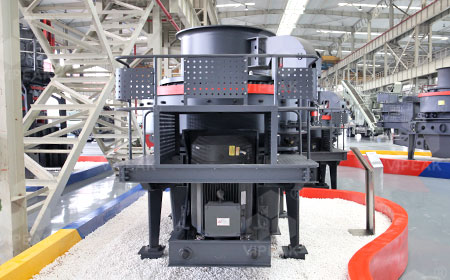

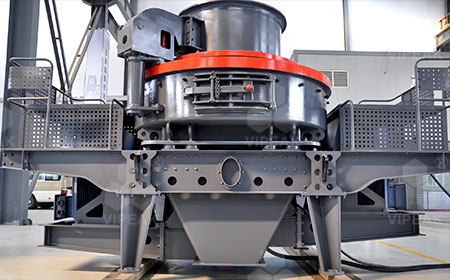

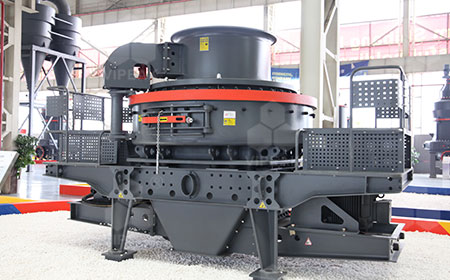

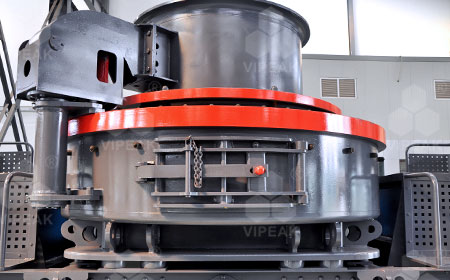

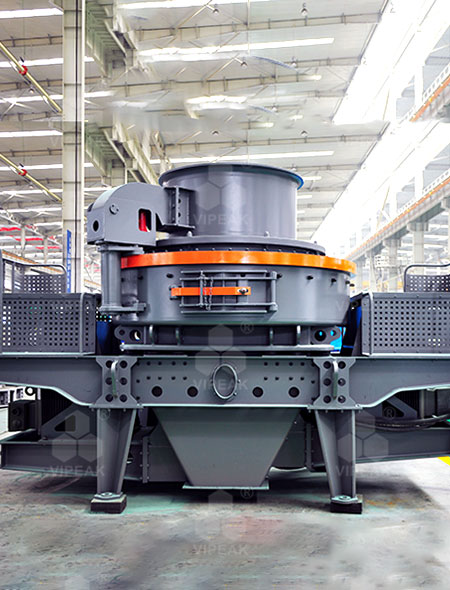

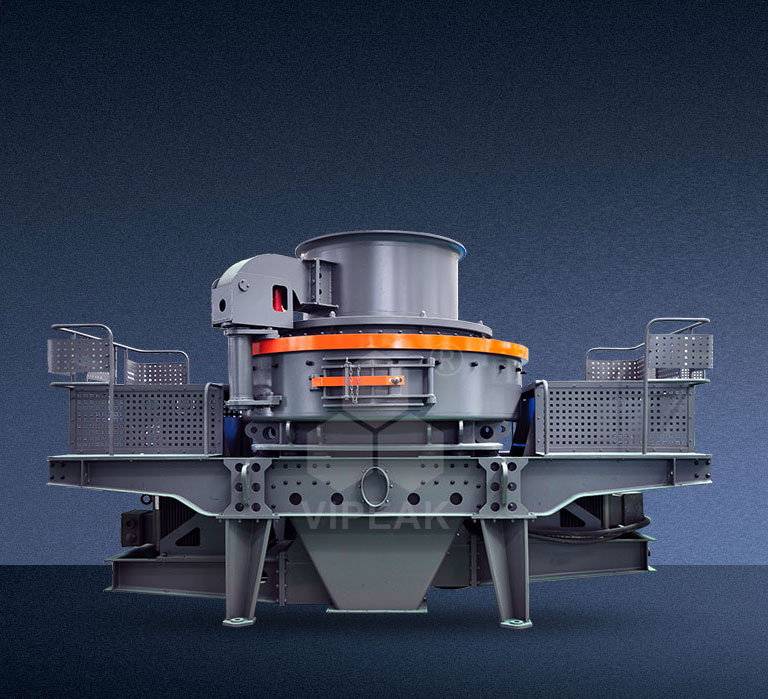

設備圖集
工作原理
全中心進料：物料落入制沙機進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內拋出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
中心進料伴隨環形瀑落進料：物料落入制沙機進料斗，在經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內拋出，首先同由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
設備特點
獨特的進料方式與破碎形式
完全中心進料+石打石/石打鐵，中心進料伴隨瀑落料+石打石/石打鐵，摒棄傳統設備以金屬元件破碎物料的形式，利用高速運動的物料相互自行摩擦破碎。
優化設計，效率高產量大
優化的發射口結構及葉輪內部流暢的料流曲線設計，降低物料流動阻力，提高物料通過量和破碎比，效率更高，粒型更好，產量更大，而維護成本更低。
品質升級，綜合性能提高
機架采用熱鉚新工藝，增強了結構強度和韌性；外觀采用汽車工藝的噴砂除銹處理和噴漆工藝，實現了內在質量和外觀品質的全面升級；零部件采用高鉻鐵、高錳鋼等高質量的耐磨材料，提高了設備綜合性能，降低了故障率。
可靠的雙泵供油潤滑系統
雙油泵互補系統可保證供油，當無油流、無油壓時可自動停機，安全可靠；采用稀油潤滑系統，又可減少軸承摩擦，提高軸承轉速，從而大大提高工作效率。
技術參數
